Способы подключения инжекторов в систему полива

Рисунок 1

Инжектор устанавливается параллельно устройству, которое ограничивает поток воды, например, регулятор давления или задвижка/шаровы кран. Когда задвижка открыта польностью, весь поток воды проходит через нее, и инжектор не «работает» (не инжектирует маточный раствор). В случае, когда кран частично или полностью перекрывает основной поток воды, часть потока проходит через инжектор, проходя через него с большой скоростью, что дает возможность инжектору выполнять свою работу. Чем больше будет перепад давления между точками входа и выхода из инжектора (их можно проконтролировать по соответствующим манометрам), тем выше будет прозводительность работы инжектора.

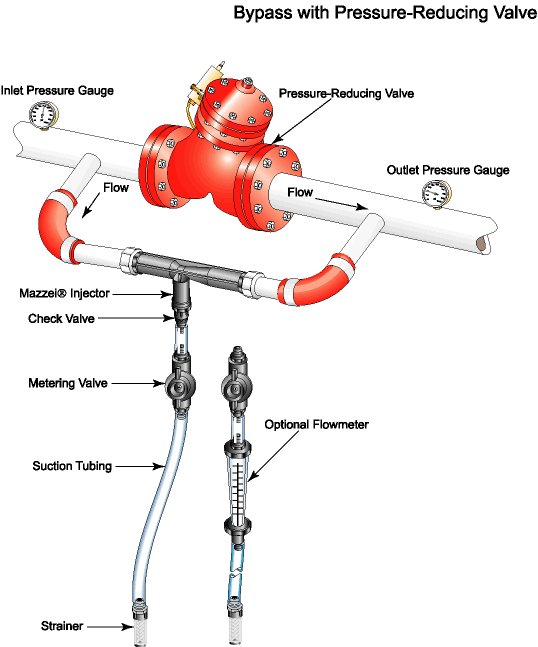

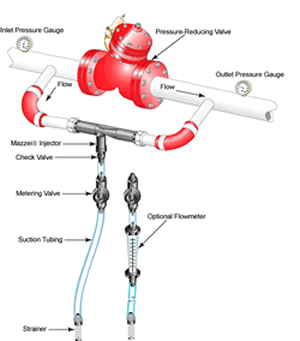

На рисунках 1 и 2 представлен основной способ включения (разница только в том, что в первом случае используется шаровый кран, во втором — регулятор давления)

Рисунок 2

Рисунок 3

Инжектор установлен на основной магистрали. Устройство, которое ограничивает поток воды, например, регулятор давления или задвижка/шаровы кран подключаются параллельно инжектору. «Включение» в работу инжектора производится путем перекрытия ограничивающего устройства, и наоборот, когда кран (задвижка, регулятор давление и т.п.) полностью открыт, инжектор прекращает инжектировать маточный раствор (воздух при аэрации) в воду, поскольку основной поток жидкости начинает проходить не через него.
На рисунке 3 представлена такая ситуация.

Рисунок 4

Подкачивающий насос (производительность его должна подбираться по характеристикам инжектора, поскольку именно он (насос) будет создавать поток жидкости проходящий через него (инжектор)) вместе с инжектором устанавливается параллельно основному трубопроводу. Эта схема используется, когда давление в магистрали давление не может быть уменьшено (имеются ввиду потери давления возникающие при функционировании инжектора).
На рисунке 4 представлена такая ситуация.

Рисунок 5

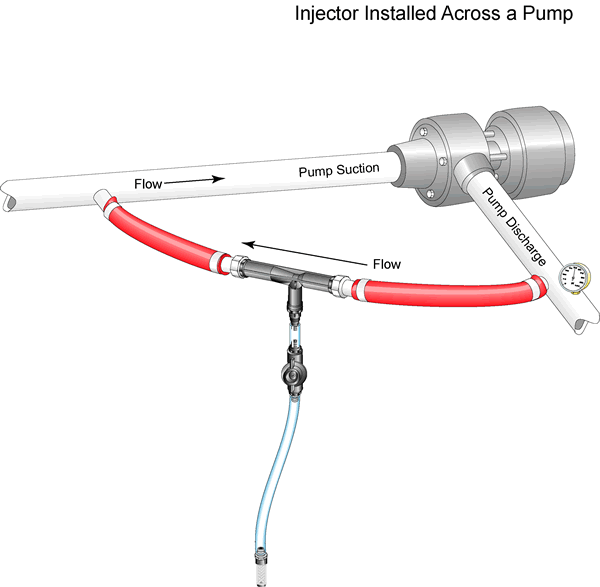

Инжектор устанавливается параллельно основному насосу. Жидкость поступает на вход инжектора с выхода насоса и, проходя через него (соответственно инжектируя маточный раствор), поступает опять на вход основного насоса.
Недостатком такого способа подключения является возможное повреждение насоса из-за химически активных компонентов маточного раствора, который в растворенном виде проходит через него, а также невозможность регулировки скорости подачи маточного раствова в систему.
Преимущество — простота и дешивизна подключения.

Рисунок 6

Основной поток жидкости проходящий через магистраль проходит через инжектор. При этом давление в системе должно быть настолько большим, чтобы быть достаточным после прохождения через инжектор (которые имеет значительные потери давления).
